与中国沿海区域的土壤一样，荷兰的土壤非常适合用振动锤来振拔钢板桩和钢管桩。连续墙在荷兰是首选施工方案，因为它们可以提供良好的永久性承载能力，而且借力于合适的设备，能被快速打入地下，大大提高施工效率。连续墙需要高精准的定位，借助于桩架机和免共振锤，使定位变得简单易行。
ice的母公司dieseko集团在荷兰有生产桩架机和免共振锤的专业工厂，这些设备在中国有售。 桩架机打桩可以精确到相应的倾斜度，可以垂直，也可以调节角度，最大后仰角度45°，最大前倾角度18°。桩架机配置了下拉卷扬机，以提高打桩速度；在桩架机导杆的顶端还配了一个起重臂，可以提举大管桩，勿需另配吊车。桩架机有液压驱动的操作臂架，在打桩的过程中可起引导作用。用户可以选择直接在锤上加装一套提桩器，通过液压驱动把桩拉到夹具中。
在本文谈到的组合连续墙施工中， geka bouw公司选用了两台振动锤。一台为110m型 (相当于1412c)，打长32米、直径1.42米、厚19毫米、重21吨的钢管桩，另外一台为ice的50rf，用于钢板桩组合。20米长的锁扣钢板桩，组合宽度2.25米，被焊接在一起。一次打3块，由 3个175t夹具夹持，这3个夹具都安装夹具盘上。为了节省时间和在打桩过程中获得更多的掌控(振动锤用一个液压夹持系统来夹桩，避免了溜桩的风险)，客户选择用振动锤把桩长的3/4打入到土壤中，剩下的8米用冲击锤来打，以提高桩端承载力。
50rf振动锤设计的时候就考虑到要安装在桩架机90dr或者160dr上的导杆上（导杆长36米~51米）。这些桩架机导杆的倾斜度都是由一个数字测斜仪来测量的。这些数据输入到桩架机的程序中，这样可以保证桩的垂直度在技术要求内。若没有桩架机，管桩和被焊接钢板桩的复杂设置是绝不可能实现的。桩架机的下拉卷扬机确保振动锤即使在坚硬的土壤条件下也能最优化地工作。桩架机的导杆头可以上升1.5米，降低3米，能在低于或高于地平面的位置工作。

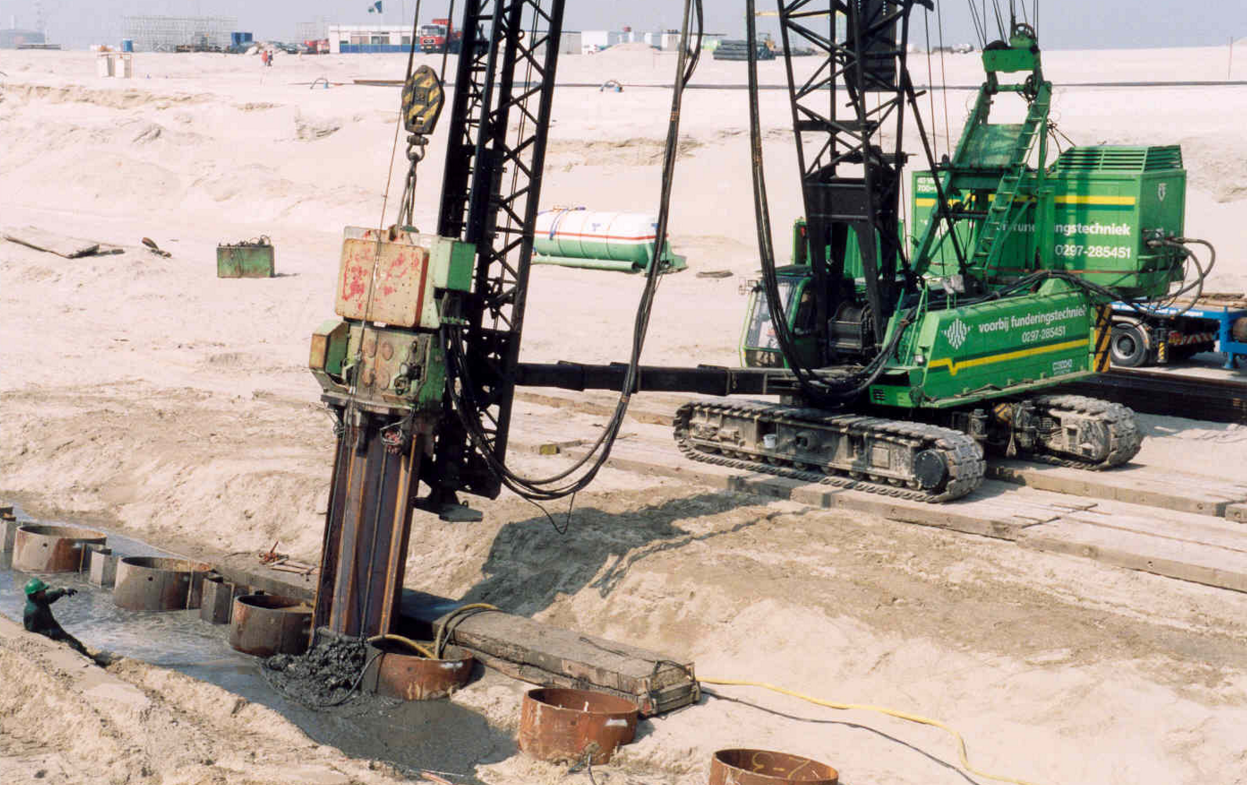

下面是geka bouw公司施工组合连续墙的一系列图片，该组合墙用于在鹿特丹港建造一个液化天然气储藏池和转运码头。
